La découpe jet d'eau : une alternative performante à la découpe à fil (EDM)

La découpe jet d'eau s'impose aujourd'hui comme une solution technologique de référence face à la découpe à fil (EDM), notamment pour les industriels recherchant précision, polyvalence et rapidité.

Alors que l'électroérosion à fil reste un choix courant pour les pièces complexes en métaux conducteurs, la découpe jet d'eau offre des avantages notables en termes de cadence, de finition et de liberté de matériaux.

Fonctionnement comparé : jet d'eau vs électroérosion

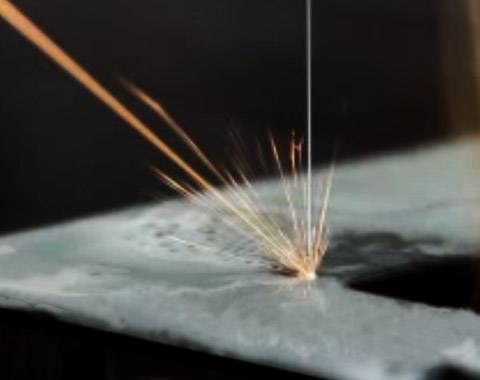

La découpe à fil (EDM, pour Electrical Discharge Machining) repose sur un procédé d'électroérosion : un fil métallique (souvent en laiton ou en molybdène) est tendu entre deux bobines et traverse la pièce à découper, tout en étant alimenté par un courant électrique.

Ce courant crée des étincelles entre le fil et le matériau, qui viennent localement faire fondre et vaporiser la matière. Le processus est effectué dans un bain diélectrique (généralement de l’eau déionisée) qui refroidit la zone de coupe et évacue les particules.

Cette méthode permet d’atteindre des niveaux de précision très élevés, avec des largeurs de coupe inférieures à 0,3 mm et des tolérances pouvant descendre sous les 10 microns.

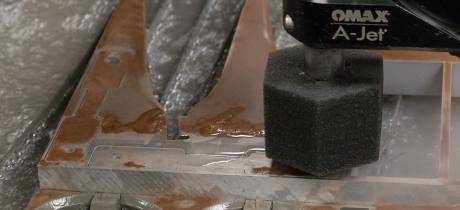

La découpe jet d'eau, quant à elle, repose sur un principe d’érosion mécanique.

Une pompe à entrainement direct génère une pression allant généralement autour des 4 000 bars, qui passe ensuite dans une buse (ou canon mélangeur) extrêmement fine.

L’eau, projetée à une vitesse proche de 1 000 m/s (environ 3 fois la vitesse du son), est ensuite mélangée à un abrasif (généralement du grenat). Ce jet abrasif est capable de trancher les matériaux les plus durs comme l’acier, la céramique, les composites ou la pierre.

La découpe se fait à froid, sans déformation ni altération thermique. Ce procédé est piloté par des logiciels de commande numérique comme la suite logicielle CFAO IntelliMAX, permettant de suivre des trajectoires complexes avec grande fidélité.

Avantages de la découpe jet d'eau sur l'EDM

Contrairement à l'EDM, la découpe jet d'eau n'engendre aucune zone affectée thermiquement (ZAT), ce qui préserve l'intégrité des matériaux, y compris pour les pièces déjà traitées thermiquement.

La vitesse de coupe est également bien supérieure, notamment sur des épaisseurs intermédiaires. De plus, la découpe jet d'eau permet, par sa grande polyvalence, de travailler aussi bien sur des métaux que sur du verre, du plastique, de la céramique ou des composites, avec des épaisseurs allant jusqu'à 300 mm.

En termes de finition, elle offre des coupes nettes et précises, réduisant la nécessité de reprises. Son pilotage par logiciel comme la suite de CFAO IntelliMAX autorise la réalisation de géométries complexes avec une grande régularité.

L'avantage de l'EDM face à la découpe jet d'eau

L'électroérosion à fil reste une solution de choix lorsque la priorité absolue est la précision extrême, notamment sur des géométries très fines ou avec des tolérances inférieures à 10 microns.

Elle est particulièrement adaptée pour les outils, moules, matrices et composants mécaniques de haute technicité. De plus, l'EDM permet de réaliser des découpes très profondes avec une largeur de coupe extrêmement réduite, ce qui peut être un atout dans les environnements contraints ou pour les pièces de grande hauteur.

Des applications industrielles variées en France

Les industriels français, qu'ils soient implantés dans le Jura, en région Centre-Val de Loire, à Lyon ou à Toulouse, choisissent de plus en plus la découpe jet d'eau pour ses capacités à s'adapter à la production de pièces unitaires ou de séries.

Elle est particulièrement appréciée dans les domaines de l'aéronautique, du médical, de l'automobile ou de l'outillage de précision. L'EDM, quant à elle, conserve une place stratégique dans la fabrication de moules et d'outillages spécialisés.

Pourquoi choisir OMAX France ?

OMAX France propose des machines de découpe jet d'eau adaptées à tous les besoins, de la ProtoMAX compacte à la gamme OptiMAX pour la grande série.

Nos équipes accompagnent les industriels français dans leurs projets, avec des implantations régionales, une formation personnalisée et une réactivité en maintenance.

FAQ

Quelle est la différence entre la découpe jet d'eau et l'EDM ?

La découpe jet d'eau travaille par érosion, plus rapidement, et fonctionne sur tous les matériaux, tandis que l'EDM repose sur un arc électrique et ne fonctionne que sur les matériaux conducteurs

Peut-on atteindre la même précision qu'avec la découpe à fil ?

La découpe jet d'eau atteint des tolérances de 0,01 mm, suffisantes pour la majorité des applications industrielles, mais l'EDM reste plus précise pour les micro-tolérances

Quel est le principal avantage de la découpe jet d'eau ?

Sa polyvalence : un seul équipement permet de traiter de nombreux matériaux sans changement de tête ou de consommables majeurs

Et le principal atout de l'EDM ?

Une précision extrême et la capacité à réaliser des découpes fines et profondes dans des pièces conductrices très techniques

Est-ce une solution rentable pour la production en France ?

Oui, grâce à sa rapidité d'exécution, son faible besoin en maintenance et la qualité des pièces produites sans reprise
